Description

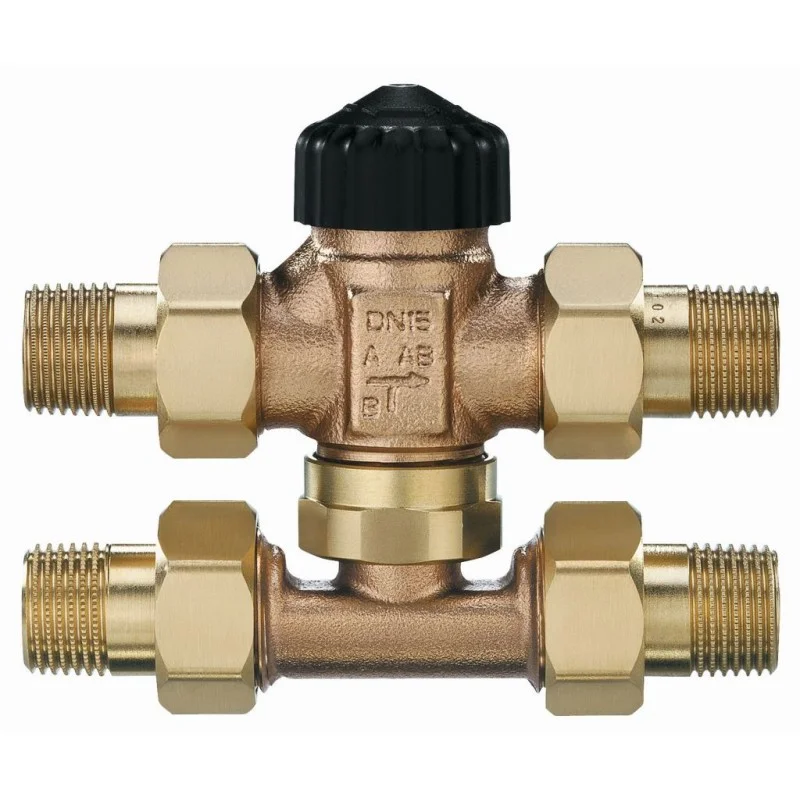

HEIMEIER Třícestný směšovací ventil 1/2″ (DN 15) bez nastavení, PT s T-kusem 4172-02.000

Ventil bez nastavení.

Plošně těsnící s T-kusem.

Černá ochranná krytka.

Třícestné směšovací ventily jsou určeny pro směšovací funkci ve vytápěcích a chladicích aplikacích. K dispozici jsou v provedení bez a s možnosti nastavení průtoku.

Technický popis

Třícestné směšovací ventily jsou k dipozici s a bez možnosti nastavení průtoku. Jsou určeny pro vytápěcí a chladicí systémy. Těleso je vyrobeno z korozivzdorného bronzu a ochrannou krytkou.

Nerezové vřeteno je těsněno dvěmi O-kroužky, vnější O-kroužek lze vyměnit za provozu soustavy.

Provedení: plošně těsnící s T-kusem, které lze připojit pomocí závitových, pájecích a navařovacích vsuvek.

Provedení: kónicky těsnící DN 15 s vnějším závitem G3/4 lze připojit k měděným, plastovým, vícevrstvým plastovým nebo přesným ocelovým trubkám pomocí IMI Heimeier svěrných šroubení.

Provozní teplota od 2-120°C, s ochrannou montážní krytkou nebo pohonem do 100°C. Dovolený provozní přetlak 10 bar.

Max. dovolená tlakové diference:

DN 15 = 1.20 bar

DN 20 = 0.75 bar

DN 25 = 0.50 bar

DN 32 = 0.25 bar

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
