Description

Termostatické hlavice jsou samočinné proporcionální regulátory.

Nevyžadují tedy žádný přívod elektrické ani jiné energie. Změna

zdvihu ventilu je úměrná změně teploty vzduchu v prostoru. Jestliže

teplota vzduchu v prostoru stoupá např. účinkem slunečního

záření, kapalina se v teplotním čidle roztahuje, působí tak na vlnovec

a jeho prostřednictvím pak na kuželku radiátorového ventilu. Ta

pak přiškrtí průtok teplonosné látky do otopného tělesa.

Při poklesu teploty vzduchu v místnosti probíhá celý proces opačně.

Změna zdvihu ventilu, vyvolaná změnou teploty vzduchu, činí

0,22 mm/K.

Oblast použití:

– Vytápěcí soustavy

– Hladký povrh hlavice. Použitelné pro hygienické prostory ve

zdravotnictví, potravinářství nebo průmyslový sektor.

Funkce:

– Regulace teploty prostoru.

– Ochrana proti mrazu.

– Omezení nebo zablokování nastavení teploty.

Princip regulace:

– Proporcionální regulátor bez přídavné energie. Kapalinou naplněné

termostatické čidlo. Vysoká tlačná síla, nízká hystereze, optimální

uzavírací doba.

– Stabilní regulace I v případě vypočítaného malého pásma

proporcionality p-band (<1K).

Nominální rozsah teploty: 6 °C – 28 °C

Teplota:

– Max. teplota čidla: 50°C

– Specifický zdvih: 0.22 mm/K

– Omezení zdvihu ventilu

– Přesnost regulace, CA-hodnota: 0.6 K

– Ovlivnění teplotou vody: 0.7 K

– Ovlivnění tlakovou diferencí: 0.3 K

– Uzavírací doba: 24 min

– Hystereze: 0.4 K

Materiál:

– ABS, PA6.6GF30, mosaz, ocel,

– Kapalinové čidlo.

Označení:

– Heimeier a KEYMARK symbol.

– Čísla nastavení 1-5.

Standard:

– KEYMARK certifikováno a testováno podle EN 215. Viz. také katalog – „Termostatické hlavice“.

Připojení:

Určeno k montáži na všechny radiátorové ventily HEIMEIER a otopná

tělesa s integrovanými ventily, které mají M30x1.5 termostatickou

vložku.

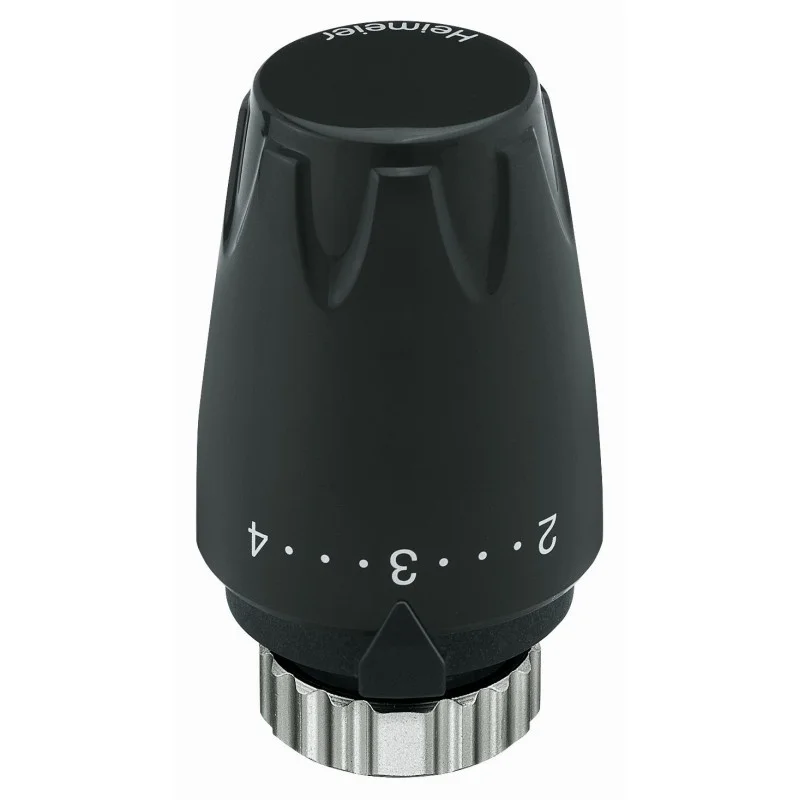

ilustrativní foto

Obrázky se mohou lišit od originálního produktu/položky.
