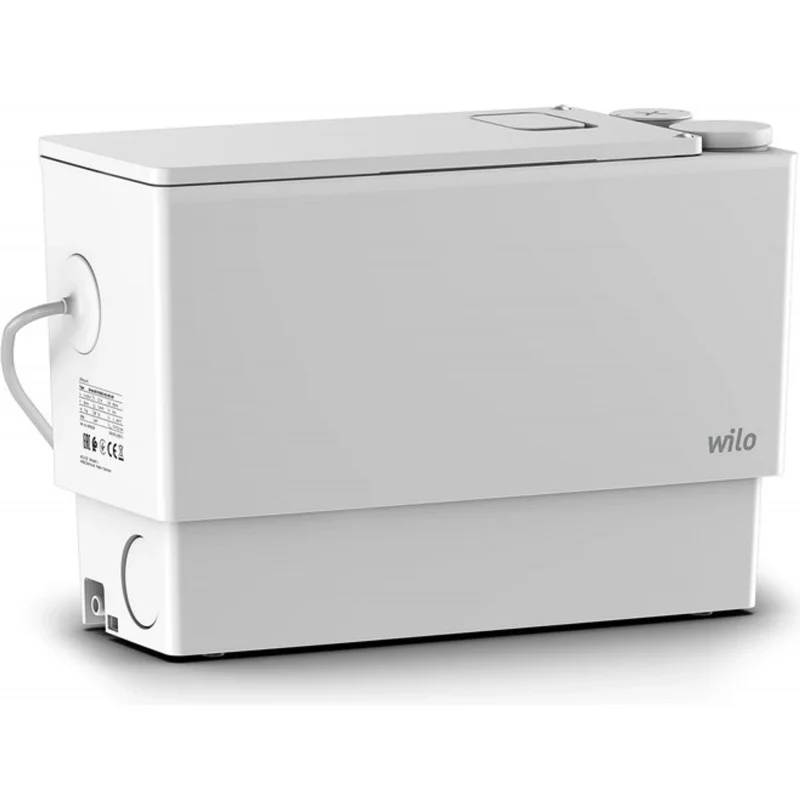

Wilo DrainLift MINI3-XS-EF 6095127

Wilo DrainLift MINI3-XS-EF je kompaktní, plně zaplavitelná přečerpávací stanice připravená k okamžitému zapojení, určená pro spolehlivé odvodnění umyvadel, sprch a van v domovních instalacích. Zařízení je navrženo pro čerpání odpadní vody bez obsahu fekálií a splňuje požadavky normy EN 12050-2.

Použití

Přečerpávací stanice je určena pro sběr a dopravu kapalin v obytných objektech:

• Odpadní voda bez obsahu fekálií

Doprava odpadních vod probíhá v souladu s EN 12050-2.

Konstrukce a provedení

Kompaktní, plně zaplavitelná přečerpávací stanice s ponorným čerpadlem, dodávaná ve verzi připravené k zapojení. Měření hladiny je realizováno pomocí svislého plovákového spínače.

Odvzdušnění je integrováno do krytu zařízení a je vybaveno filtrem s aktivním uhlím, který omezuje šíření pachů.

Připojení

• 1 × přítok DN 40 (50 mm), směrem nahoru, bez zpětného ventilu, z výroby uzavřený
• 2 × přítok DN 40/50 (50/63 mm), vodorovně vlevo a vpravo, se zpětným ventilem, z výroby otevřené
• 1 × výtlačná přípojka DN 32/40 (40/50 mm), směrem nahoru, se zpětným ventilem

• Těsnicí manžeta DN 32/40 pro výtlačný výstup
• Přípojky přítoku DN 50
• Těsnicí manžety DN 40/50
• Zpětné klapky
• Hadicové a trubkové spony
• Těsnicí zátky a O-kroužky
• Kotvení proti vztlaku (montážní úhelníky, šrouby a hmoždinky)
• Návod k montáži a obsluze

• Teplota média	od 3 °C
• Max. teplota média (krátkodobě)	75 °C
• Teplota okolí	od 3 °C
• Max. provozní tlak	1 bar

• Síťová přípojka	1 × 230 V, 50 Hz
• Jmenovitý výkon P2	0,25 kW
• Jmenovitý proud	2 A
• Jmenovité otáčky	2700 1/min
• Izolační třída	F
• Krytí	IP68
• Max. četnost spínání	20 1/h

• Nádrž	ABS
• Skříň čerpadla	PP-GF20
• Oběžné kolo	PP-GF20

• Přípojka na straně sání	DN 32
• Přípojka na straně výtlaku	DN 32

Obrázky se mohou lišit od originálního produktu/položky.

Parametry
Příkon	420 W
Přípojka přítoku	DN 32
Přípojka výtlaku	DN 32
Síťová přípojka	1~230 V, 50 Hz
Jmenovitý tlak	1 bar
Typ	MINI3-XS-EF
